高铬复合锤头铸造时的问题及对策

破碎机高铬铸铁复合锤头铸造时的问题及对策，锤头广泛应用于各类工矿企业，锤头的种类也丰富多样发。小到生活中用的小锤头，大到工业生产用到的大型耐磨锤头。一般来说，锤头依据材料可以分为很多种有：高锰钢锤头、高铬铸铁复合锤头、低碳合金钢锤头。其中高锰钢韧性好，价格低，主要特点是在较大的冲击或接触应力的作用下，表面层将迅速产生加工硬化，其加工硬化指数比其它材料高，所以耐磨性得到了很大得提高。

其中需要注意的是，高铬铸铁液和高锰钢，Q235方管，各具特性，既不能混淆为一体，又要使头柄厘清，牢固结合，从工艺上必须保证二者凝固、收缩、冷却的正交点，获得复合浇注锤头。如为了不使二者混合，在高铬铸铁复合锤头内浇口进入白模后加0235八结构钢以调节控制。但是在铸造破碎机锤头是需要注意很多事项，而且也要有针对性的想到对应策略，下面宇耐告诉您破碎机高铬铸铁复合锤头铸造时的问题及对策。

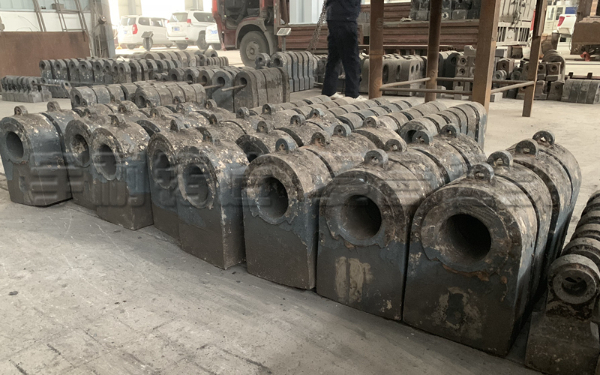

消失模铸造

(1)高铬铸铁锤头预埋，锤柄白模(消失模)，浇ZG270500钢液，出现的问题比较少，仅少数因锤头的重量不同产生个别裂纹。

(2)ZG270500锤柄先加工好，预嵌入锤头白模(消失模)中，后浇高铬铸铁头，按消失模铸造工艺布置锤头铸件，不论是锤柄朝上、朝中、朝下，浇注后往往会在锤柄和锤头结合处出现缩孔、缩松、渣缩孔，疵病颇多且常见。由于锤柄不能预热，锤头铁液的多少(即锤头的大小)和热量二者关系、工艺未掌握，因此一种规格锤头，往往产生常见疵病，如柄头结合处有缩松。克服对策:浇注锤头的内浇口置于锤头白模位置，使其有充裕热量加热柄部结合处，减少应力，利于冶金化学粘合;要尽量因势利导，将白模的负面作用，即浇入铁液后产生的气、渣溢(逸)出，进入集渣冒口，要遵循消失模铸造工艺。

高铬铸铁液和高锰钢(铸钢)液各具特性，既不能混为一体，又要使头柄牢固结合，工艺必须保证二者凝固、收缩、冷却的正交点，才能获得复合铸造锤头。如为了不使二者混合，在高铬铸铁(锤头)内浇口进入白模后，加Q235A结构钢以调节控制，要生产复合浇铸的高铬铸铁和铸钢或高锰钢锤头，必须从本单位实际出发，作工艺试验后而定。

要严格掌握消失模铸造工艺规程，大限度地抑制白模燃烧后的负作用，如产生的气、渣，避免其在锤头型腔中产生气孔、夹渣等缺陷。
